När ett bostadsområde växer eller en industri installerar nya maskiner behöver elförsörjningen hålla jämna steg. Bakom uttagen och elcentralerna finns nätstationer, transformatorer och ställverk som tillsammans gör det möjligt att leverera el till användarna. Varje del har sin uppgift, men det är samspelet mellan dem som avgör hur anläggningen fungerar i vardagen.
På lågspänningssidan fördelar ett lågspänningsställverk elen vidare till utgående ledningar. Mellanspänningsställverket hanterar anslutningarna på den högre spänningsnivån. För den som planerar en ny anläggning är det därför viktigt att se stationen som en helhet redan från början.
Nätstationen förbinder elnätet med användarna
En nätstation innehåller vanligtvis mellanspänningsställverk, transformator och lågspänningsställverk. Transformatorn sänker spänningen till den nivå som behövs i det lokala lågspänningsnätet. Därifrån går elen vidare till exempelvis bostäder, verksamhetslokaler och mindre industrier.
Nätstationer kan placeras i separata byggnader eller integreras i en större fastighet. Utförandet beror bland annat på omgivningen, tillgängligt utrymme och hur stationen ska betjänas. En station vid ett bostadsområde kan ha andra förutsättningar än en station inne på ett industriområde.
Placeringen påverkar också möjligheten att komma åt utrustningen vid kontroll, service och utbyte. Det behöver finnas plats för kabelanslutningar och för de arbeten som anläggningen kräver under sin livstid. Ventilation och skydd mot fukt är andra frågor som behöver lösas i projekteringen.
Lågspänningsställverk och mellanspänningsställverk har olika uppgifter

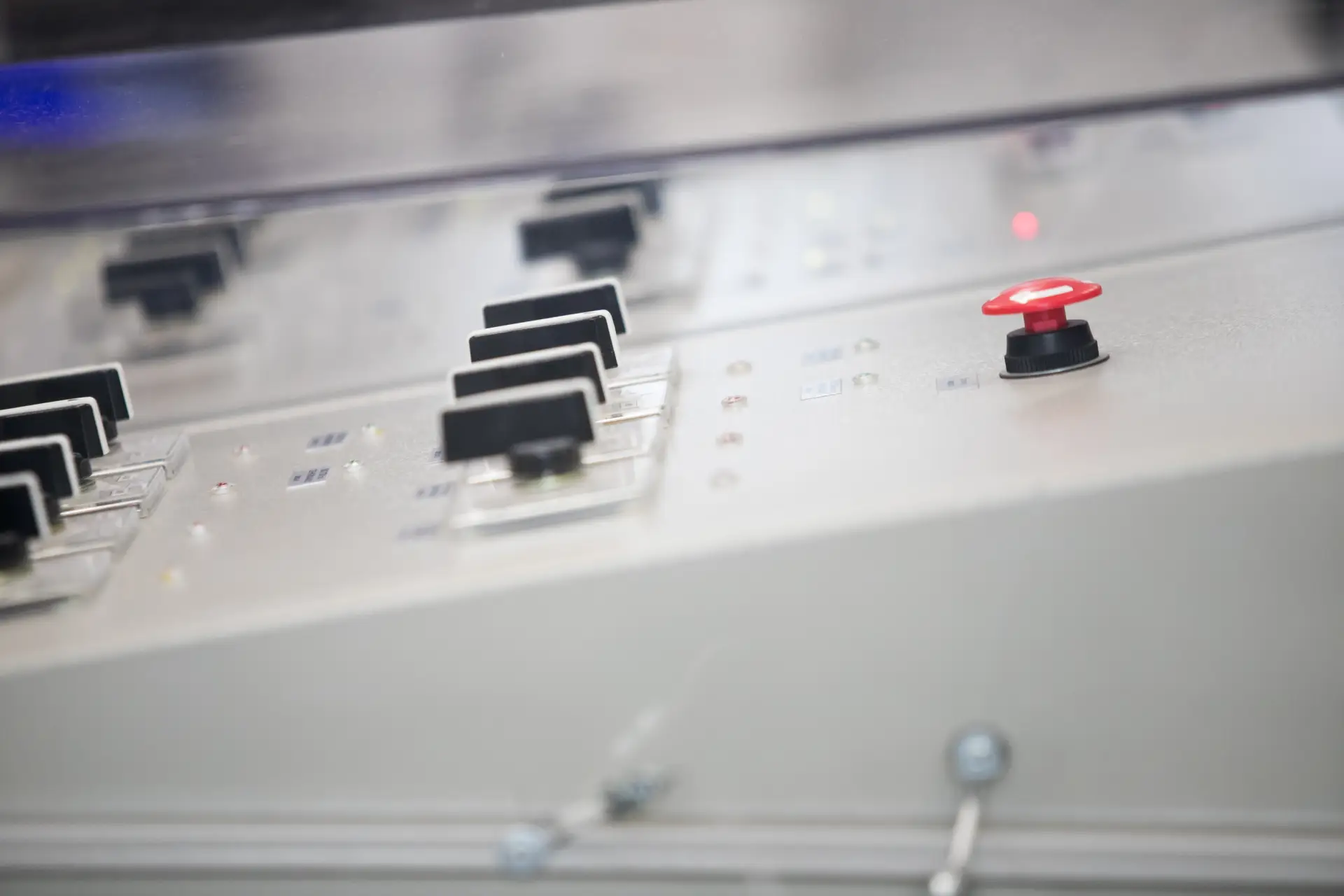

Ett lågspänningsställverk samlar utrustning för att fördela, koppla och skydda utgående kretsar. I en nätstation tar det emot el från transformatorns lågspänningssida. Hur många utgående ledningar som behövs och vilka strömmar de ska klara påverkar ställverkets utformning.
Vid val av ställverk för lågspänning behöver man även ta hänsyn till kortslutningsnivåer och hur skydden ska samverka. Målet är att ett fel ska kunna kopplas bort så nära felstället som möjligt, utan att fler delar av anläggningen än nödvändigt blir strömlösa. Det kräver att skydd och inställningar väljs utifrån anläggningens faktiska förutsättningar.
Mellanspänningsställverk används på den sida av nätstationen där spänningen ännu inte har transformerats ned. Beroende på utförande innehåller de utrustning för koppling, frånskiljning och skydd av ledningar och transformatorer. Vilka funktioner som behövs beror bland annat på elnätets uppbyggnad och stationens roll i nätet.
Skillnaden mellan ställverken handlar alltså om både spänningsnivå och användning. De behöver samtidigt väljas tillsammans med transformatorn och övrig utrustning. En lösning som fungerar bra som enskild komponent måste också passa in i den färdiga anläggningen.
Planera för förändringar, service och kontroll
En anläggning dimensioneras utifrån dagens behov, men bör också ta höjd för kända förändringar. Nya produktionslinjer, laddplatser eller fler anslutna fastigheter kan förändra belastningen. Om sådana planer finns är det klokt att diskutera dem innan stationens storlek och utrustning bestäms.
Reservutrymme kan underlätta en framtida utbyggnad, men utrymme i sig innebär inte att det finns tillräcklig elektrisk kapacitet. Transformator, ställverk och kablar behöver bedömas tillsammans. Även möjligheten att genomföra en utbyggnad med begränsade driftavbrott är värd att tänka igenom.
När stationen tas i bruk behöver dokumentation och märkning vara tydliga. Aktuella ritningar och uppgifter om utrustningen underlättar både felsökning och planerat underhåll. Det blir särskilt viktigt när anläggningen byggs om eller när ansvaret lämnas över till en ny driftorganisation.
Den som är innehavare av elanläggningen ansvarar för att den fortlöpande kontrolleras så att den är säker. I Elsäkerhetsverkets vägledning om fortlöpande kontroll finns stöd för att ta fram rutiner för detta arbete. Kontrollernas omfattning och intervall behöver anpassas till bland annat anläggningens utförande, ålder, miljö och användning.
Vanliga frågor om nätstationer och ställverk
Vad är skillnaden mellan en nätstation och ett ställverk?
En nätstation är en anläggning där el vanligtvis transformeras från mellanspänning till lågspänning. Ställverket är en del av utrustningen och används för att koppla, fördela och skydda elektriska kretsar.
Är lågspänningsställverk och ställverk för lågspänning samma sak?
Ja, uttrycken beskriver samma typ av utrustning. Vilket utförande som behövs beror däremot på var ställverket ska användas och vilka krav anläggningen ställer.
Finns både lågspänningsställverk och mellanspänningsställverk i en nätstation?
Ja, en vanlig nätstation har ställverk på båda sidor om transformatorn. Mellanspänningsställverket hanterar anslutningarna mot mellanspänningsnätet, medan lågspänningsställverket fördelar elen vidare på lågspänningssidan.
Kan en befintlig nätstation byggas ut?
Det beror på stationens konstruktion, tillgängligt utrymme och den elektriska kapaciteten. Inför en utbyggnad behöver man bedöma både den nya belastningen och hur förändringen påverkar den befintliga utrustningen.
Hur ofta behöver nätstationer och ställverk kontrolleras?
Det finns inget gemensamt kontrollintervall som passar alla anläggningar. Rutinerna behöver utgå från anläggningens risker och förutsättningar samt ta hänsyn till tillverkarens anvisningar.
